Waarom zijn PCB-aansluitblokken essentieel voor betrouwbare elektrische verbindingen?

PCB-aansluitblokkenzijn cruciale componenten in moderne elektronische systemen en bieden veilige en georganiseerde wire-to-board-verbindingen in industriële automatisering, stroomdistributie, slimme apparaten, duurzame energiesystemen en consumentenelektronica. Deze uitgebreide gids onderzoekt hun functies, structuren, voordelen, selectiemethoden, veelvoorkomende problemen, installatiepraktijken en toekomstige trends om ingenieurs, fabrikanten en kopers te helpen weloverwogen beslissingen te nemen.

1. PCB-aansluitblokken begrijpen

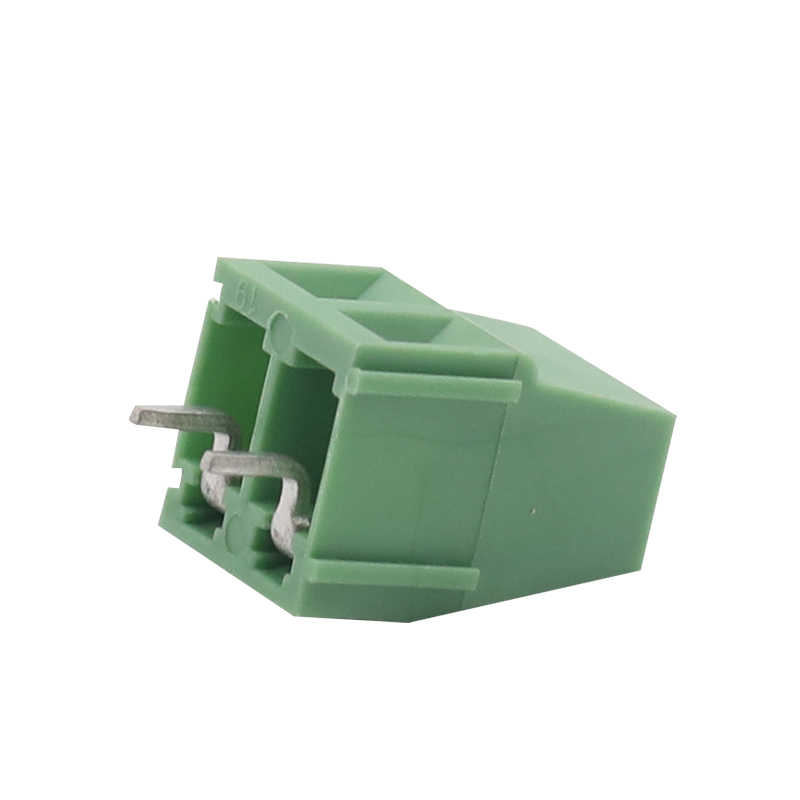

Een PCB-aansluitblok is een elektrische connector die is ontworpen om draden rechtstreeks op een printplaat (PCB) te bevestigen. Het creëert een stabiele elektrische verbinding tussen externe bedrading en elektronische circuits en vereenvoudigt tegelijkertijd de montage, het onderhoud en het oplossen van problemen.

In tegenstelling tot permanente gesoldeerde draadverbindingen kunnen gebruikers met PCB-klemmenblokken snel draden aansluiten en loskoppelen zonder de printplaat te beschadigen. Dit maakt ze uiterst waardevol in systemen die regelmatig onderhoud of vervanging van componenten vereisen.

Deze connectoren worden vaak aangetroffen in:

• Industriële besturingssystemen
• Voedingen
• Beveiligingssystemen
• HVAC-apparatuur
• Telecommunicatie-apparaten
• Apparatuur voor hernieuwbare energie
• Auto-elektronica
• Slimme huisproducten

2. Hoe PCB-aansluitblokken werken

PCB-klemmenblokken werken door draden in geleidende terminals te klemmen die rechtstreeks op de PCB worden gemonteerd. Elektrische stroom vloeit van de externe draad door de metalen geleider naar de printplaat.

De meeste printklemmenblokken gebruiken een van de volgende draadbevestigingsmethoden:

Eenmaal aangesloten zorgt het aansluitblok voor een continue elektrische geleiding en beschermt het tegelijkertijd tegen het per ongeluk losraken van de draad.

3. Belangrijkste soorten PCB-aansluitblokken

Verschillende toepassingen vereisen verschillende ontwerpen van printklemmenblokken. Door de beschikbare typen te begrijpen, kunnen ingenieurs de juiste oplossing selecteren.

Doorlopende PCB-aansluitblokken

Deze worden door geboorde gaten in de printplaat gemonteerd en aan de andere kant gesoldeerd. Ze bieden uitstekende mechanische sterkte en worden vaak gebruikt in omgevingen met veel trillingen.

Opbouwmontage PCB-eindblokken

Ontwerpen voor opbouwmontage worden rechtstreeks op het PCB-oppervlak bevestigd, wat geautomatiseerde productie en compacte lay-outs ondersteunt.

Inplugbare PCB-eindblokken

Dankzij de insteekbare versies kunnen connectoren worden losgekoppeld zonder afzonderlijke draden los te koppelen. Ze zijn ideaal voor modulaire apparatuur en snel onderhoud.

Rechthoekige printklemmenblokken

Rechthoekige ontwerpen besparen verticale ruimte en helpen de indeling van de behuizing te optimaliseren.

PCB-eindblokken met hoge stroomsterkte

Deze blokken zijn ontworpen voor zware elektrische belastingen en zijn voorzien van grotere geleiders en verbeterde hittebestendigheid.

4. Materialen en constructie

De prestaties van een PCB-aansluitblok zijn sterk afhankelijk van de materialen en het structurele ontwerp ervan.

Hoogwaardige materialen verbeteren de elektrische efficiëntie, thermische stabiliteit en duurzaamheid op lange termijn.

5. Belangrijkste voordelen

PCB-klemmenblokken bieden aanzienlijke voordelen voor fabrikanten, installateurs en onderhoudsteams.

• Eenvoudige bedrading:Vereenvoudigt de installatie en vervanging van kabels.
• Minder stilstand:Sneller onderhoud en probleemoplossing.
• Veilige verbinding:Sterke mechanische draadbevestiging.
• Compact ontwerp:Efficiënt gebruik van PCB-ruimte.
• Schaalbaarheid:Verkrijgbaar in meerdere poolconfiguraties.
• Veiligheid:Voorkomt onbedoelde kortsluiting.
• Kostenefficiëntie:Verlaagt de arbeidskosten voor de montage.
• Flexibiliteit:Ondersteunt diverse draadgroottes en spanningen.

6. Algemene toepassingen

PCB-klemmenblokken worden in vrijwel elke moderne elektrische industrie gebruikt.

Industriële besturingssystemen

Fabrieken vertrouwen op klemmenblokken voor sensoren, relais, PLC's en automatiseringssystemen waarbij trillingsbestendigheid en toegankelijkheid voor onderhoud van cruciaal belang zijn.

Hernieuwbare energie

Omvormers voor zonne-energie en windenergiesystemen gebruiken PCB-klemmenblokken voor efficiënte energieoverdracht en stabiele verbindingen onder veranderende omgevingsomstandigheden.

Medische apparatuur

Medische elektronica vereist zeer betrouwbare verbindingen voor bewakingsapparatuur en diagnostische systemen.

Vervoer

Spoorwegsystemen, elektrische voertuigen en laadstations maken gebruik van robuuste klemmenblokken voor toepassingen met hoge stroomsterkte.

Slimme gebouwen

Lichtregelsystemen, beveiligingsapparatuur en HVAC-apparatuur zijn afhankelijk van georganiseerde PCB-verbindingen.

7. Hoe u het juiste printklemmenblok kiest

Het selecteren van het juiste printklemmenblok vereist een zorgvuldige afweging van technische en omgevingsvereisten.

Kopers moeten ook certificeringen zoals UL-, CE- en RoHS-naleving verifiëren bij het selecteren van producten voor internationale markten.

8. Veel voorkomende fouten die kopers maken

Een onjuiste selectie van klemmenblokken kan leiden tot kostbare storingen, oververhitting of onderhoudsproblemen.

• Het kiezen van onvoldoende huidige beoordelingen
• Het negeren van omgevingsomstandigheden
• Gebruik van incompatibele draaddiktes
• Het selecteren van materialen van lage kwaliteit
• Onjuist ontwerp van de PCB-afstand
• Trillingsvereisten negeren
• Met uitzicht op internationale veiligheidscertificeringen

Zorgvuldige technische evaluatie helpt betrouwbaarheidsproblemen en onverwachte downtime te voorkomen.

9. Installatie- en onderhoudstips

Een juiste installatie is essentieel voor stabiele prestaties en elektrische veiligheid.

Beste praktijken voor installatie

• Gebruik het juiste schroevendraaiermoment.
• Vermijd het te strak aandraaien van schroeven.
• Strip de draadisolatie nauwkeurig.
• Voorkom losse draadstrengen.
• Volg de stroom- en spanningsspecificaties.
• Inspecteer de soldeerkwaliteit voor modellen met doorlopende gaten.

Onderhoudsaanbevelingen

• Inspecteer de verbindingen periodiek.
• Controleer op tekenen van oververhitting.
• Zoek naar corrosie of verkleuring.
• Draai de schroeven indien nodig opnieuw vast.
• Maak stofophopingen regelmatig schoon.

10. PCB-aansluitblok versus andere connectoren

PCB-klemmenblokken bieden een uitstekende balans tussen betrouwbaarheid, onderhoudsgemak en installatie-efficiëntie.

11. Industrietrends en innovaties

Terwijl de elektronica zich blijft ontwikkelen, gaat de technologie voor PCB-klemmenblokken snel vooruit.

• Geminiaturiseerde ontwerpen met hoge dichtheid
• Gereedschapsloze push-in-technologie
• Verbeterde trillingsbestendigheid
• Slimme monitoringintegratie
• Hogere stroomcapaciteiten
• Verbeterde vlamvertragende materialen
• Milieuvriendelijke productie

Fabrikanten ontwikkelen ook oplossingen voor Industrie 4.0, elektrische voertuigen en duurzame energiesystemen.

12. Veelgestelde vragen

13. Conclusie

PCB-aansluitblokken spelen een cruciale rol bij het garanderen van veilige, efficiënte en onderhoudbare elektrische verbindingen in talloze industrieën. Hun flexibiliteit, betrouwbaarheid en installatiegemak maken ze onmisbaar in moderne elektronische systemen.

Of het nu wordt gebruikt in industriële machines, apparatuur voor hernieuwbare energie, transportsystemen of consumentenelektronica, het selecteren van het juiste PCB-aansluitblok heeft een directe invloed op de prestaties, veiligheid en betrouwbaarheid op de lange termijn.

Naarmate de technologie zich blijft ontwikkelen, zullen geavanceerde PCB-klemmenblokoplossingen nog compacter, intelligenter en efficiënter worden om aan de groeiende marktvraag te voldoen.
