Een korte discussie over PCB-aansluitblokken

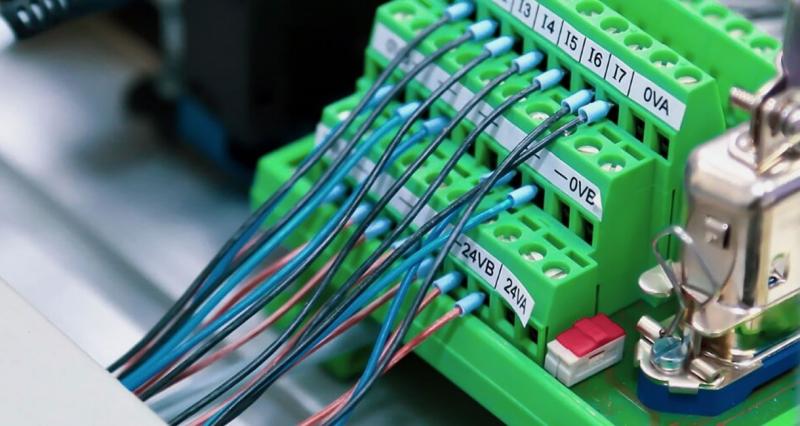

Printplaatklemmen worden vanwege hun talrijke voordelen veel gebruikt in de industriële automatisering. Hun kenmerken, zoals stabiliteit, duurzaamheid, veiligheid en verminderde onderhoudsvereisten, helpen de systeembetrouwbaarheid te verbeteren en de stabiele werking van apparatuur op de lange termijn te garanderen.

PCB-klemmenblokken zijn er in verschillende typen, meestal gecategoriseerd op basis van verschillende gebruiksscenario's, aansluitmethoden en installatiemethoden.

Schroeftype

 Kenmerken: De kabel wordt stevig vastgeklemd met behulp van schroeven om een ​​veilige elektrische verbinding te vormen. Dit type aansluitblok is geschikt voor de meeste elektrische apparatuur, vooral toepassingen met hogere stroomsterkte.

 Toepassingen: Veel gebruikt in elektrische schakelkasten, verdeelkasten en andere soortgelijke instellingen.

 Voordelen: Eenvoudig te installeren, betrouwbaar contact en bestand tegen hogere stromen.

Lente soort

  Kenmerken: Het gebruikt veerkracht om de draden vast te klemmen, waardoor er geen extra gereedschap nodig is. Na het inbrengen van de kabel spant de veer zich automatisch aan.

 Toepassing: Vaak aangetroffen in sommige automatiseringsapparatuur, PLC-besturingssystemen en moderne distributieapparatuur.

 Voordelen: Snelle installatie, stevige bevestiging, geschikt voor toepassingen waarbij frequente demontage of kabelvervanging vereist is.

Vaak zien we een beschrijving van de pinsteek voor klemmenblokken. Laten we vandaag op dit punt dieper ingaan.

Pinafstand verwijst naar de afstand tussen twee aangrenzende pinnen of aansluitingen in vaste aansluitblokken (en andere connectoren), meestal gemeten in millimeters (mm). Dit is een cruciale parameter bij het ontwerp van klemmenblokken en connectoren. Hieronder staan ​​verschillende redenen waarom pin pitch belangrijk is en de betekenis ervan:

Gestandaardiseerd ontwerp

Doel

Door de standaardisatie van de pin-pitch zijn aansluitblokken compatibel met verschillende apparaten en printplaten, waardoor compatibiliteit en uitwisselbaarheid worden gegarandeerd. Een gestandaardiseerde pin pitch vereenvoudigt de productie voor fabrikanten en vermindert de incompatibiliteit tussen verschillende merken en apparaten. De pin-pitch van 2,54 mm (algemeen bekend als 0,1-inch pitch) wordt bijvoorbeeld veel gebruikt in elektronische componenten en printplaatverbindingen, waardoor een goede afstemming tussen verschillende componenten wordt gegarandeerd.

Dichtheid en ruimte

De grootte van de pinsteek bepaalt de afstand tussen de aansluitingen, wat op zijn beurt de dichtheid en het ruimtegebruik van het apparaat beïnvloedt. In printplaten of apparaten met een hoge dichtheid helpt een kleinere pinafstand de bezette ruimte te verminderen, waardoor er binnen een beperkt gebied meer verbindingspunten kunnen worden toegevoegd. Connectoren die worden gebruikt in printplaten met hoge dichtheid kunnen bijvoorbeeld pin-afstanden van 0,8 mm of 1,0 mm aannemen om ruimte te besparen, terwijl connectoren voor grotere componenten een grotere pin-afstand kunnen kiezen, zoals 2,54 mm.

Elektrische prestaties

●De pinsteekgrootte beïnvloedt de elektrische kenmerken van aansluitblokken, inclusief impedantie, transmissiesnelheid en stroomvoerende capaciteit. Een te kleine pinsteek kan leiden tot slecht contact of elektrische interferentie, terwijl een te grote steek ruimte kan verspillen en de contactweerstand kan vergroten

●Voor circuits waarbij signaaloverdracht op hoge snelheid nodig is (zoals databussen of communicatiecircuits), kan tijdens het ontwerpproces een kleinere pin-pitch worden gekozen om de vertraging en interferentie van de signaaloverdracht te verminderen.

Mechanische sterkte en stabiliteit

●Een grotere pinafstand betekent doorgaans meer ruimte tussen de klemmenblokken, waardoor dikkere pinnen of robuustere verbindingsstructuren mogelijk zijn. Dit verbetert de mechanische sterkte van de verbinding, waardoor deze geschikt is voor toepassingen met hoge stroomsterkte of toepassingen die een hogere mechanische stabiliteit vereisen. De grotere ruimte zorgt voor duurzamere verbindingen, die beter bestand zijn tegen fysieke stress, trillingen of andere mechanische krachten.

●Voor klemmenblokken in toepassingen zoals automobiel- of industriële apparatuur kan een grotere pinafstand (bijvoorbeeld 5 mm) vereist zijn om stabiliteit en stevigheid te garanderen in omgevingen die onderhevig zijn aan trillingen of schokken. De grotere pinafstand zorgt voor robuustere verbindingen die beter bestand zijn tegen de mechanische spanningen die typisch zijn voor deze omgevingen, waardoor betrouwbaar elektrisch contact behouden blijft en verbindingsfouten worden voorkomen.

Aanpassing aan verschillende draadmaten

●Bij de pinafstand van het klemmenblok moet ook rekening worden gehouden met de specificaties van de gebruikte draad of kabel. Een grotere pinafstand maakt het gebruik van dikkere draden mogelijk, waardoor deze geschikt is voor toepassingen met hoog vermogen of hoge stroomsterkte. Een kleinere pinsteek is geschikter voor apparatuur met een laag vermogen en precisie.

●Connectors die worden gebruikt voor kleine elektronische apparaten (zoals telefoons of computers) kiezen doorgaans voor kleinere pinafstanden voor een compact ontwerp, terwijl connectoren voor apparaten met een hoog vermogen of voedingssystemen kiezen voor grotere pinafstanden om hogere stromen mogelijk te maken.

Productie- en montagegemak

●Verschillende pinafstanden helpen de handelingen tijdens productie en montage te vereenvoudigen. Een grotere pinsteek vergemakkelijkt bijvoorbeeld plug-and-play-bewerkingen, waardoor deze geschikt is voor handmatige verbindingen, terwijl een kleinere pinsteek geschikter is voor geautomatiseerde productielijnen.

●In het geautomatiseerde productieproces kunnen terminals met een kleinere steek eenvoudig en nauwkeurig worden gelast of machinaal worden geassembleerd.

Aanpassen aan verschillende werkomgevingen.

●De keuze van de pinsteek houdt ook verband met de werkomgeving. Een grotere pinsteek zorgt voor een betere warmteafvoer en weerstand tegen omgevingsinvloeden, waardoor deze geschikt is voor hoge temperaturen, hoge luchtvochtigheid en andere zware omgevingen; een kleinere pinsteek kan worden gebruikt in omgevingen met beperkte ruimte.

●In hoogwaardige sectoren zoals de ruimtevaart of medische apparatuur kunnen connectoren met strengere eisen worden gebruikt, waarbij bij het ontwerp van de pin-pitch rekening wordt gehouden met factoren als hoge precisie, anti-interferentie en miniaturisatie.

Pin pitch is een kritische parameter bij het ontwerp van terminalconnectoren, die rechtstreeks van invloed is op de functionaliteit, prestaties, betrouwbaarheid en ruimtegebruik van het apparaat. Afhankelijk van de specifieke toepassingsvereisten garandeert het selecteren van de juiste pinsteek de veiligheid, stabiliteit en compatibiliteit van de verbinding.
